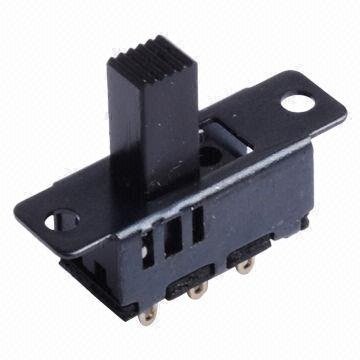

側面撥動開關廣泛應用于工業設備、家電及航空領域，其防誤觸設計直接關系到操作安全性。本文以某型號機載撥動開關為原型，通過三維建模與力學仿真驗證其防誤觸結構的可靠性。

三維建模設計，采用SolidWorks軟件構建防誤觸機構的三維模型，主體結構包括底座、上蓋板、簧片及撥柄。底座通過螺母與開關本體緊固，上蓋板一端通過板體與底座鉸接，另一端開設缺口以卡接撥柄?；善捎肔型截面設計，一端固定于底座，另一端在彈性作用下壓緊上蓋板。建模過程中，重點優化以下結構：限位缺口：上蓋板缺口尺寸與撥柄直徑匹配，閉合時形成物理干涉，防止誤觸；簧片彈性參數：簧片厚度0.5mm，材料選用65Mn彈簧鋼，屈服強度980MPa，確保限位穩定性；翻轉角度：上蓋板翻轉90°后，簧片通過扭簧提供復位力，避免誤操作。

基于ANSYS Workbench開展靜態與動態仿真：靜態載荷測試：施加5N垂直力于上蓋板缺口，仿真結果顯示最大形變量為0.02mm，應力集中于簧片根部，但遠低于材料屈服強度，表明結構強度滿足要求；動態沖擊測試：模擬撥柄以0.5m/s速度撞擊上蓋板，仿真結果顯示接觸時間0.01s，峰值沖擊力為25N，簧片形變量為0.1mm，未發生永久變形；疲勞壽命分析：采用Goodman疲勞準則，預測在10?次循環載荷下，簧片疲勞壽命為12年，遠超設備設計壽命。

通過三維建模與力學仿真驗證，該防誤觸機構在限位強度、抗沖擊性及疲勞壽命方面均滿足設計要求。其結構緊湊、操作可靠，適用于對安全性要求嚴苛的航空及工業場景。
